Συνήθεις αιτίες βιώσιμης παραμόρφωσης χάρτινου κυπέλλου

Βιώσιμα χάρτινα ποτήρια, που χρησιμοποιούνται ευρέως ως δοχεία μίας χρήσης στη σύγχρονη ζωή, παρουσιάζουν συχνά διάφορα φαινόμενα παραμόρφωσης όταν κρατάτε ποτά διαφορετικών θερμοκρασιών, συμπεριλαμβανομένης της εσοχής του σώματος του κυπέλλου, της διόγκωσης του πυθμένα και της παραμόρφωσης του χείλους. Πίσω από αυτές τις φαινομενικά απλές παραμορφώσεις κρύβονται πολύπλοκοι μηχανισμοί που περιλαμβάνουν πολλαπλά πεδία όπως η επιστήμη των υλικών, η θερμοδυναμική και η μηχανική των ρευστών. Η κατανόηση των αιτιών αυτών των παραμορφώσεων όχι μόνο βοηθά τους καταναλωτές να χρησιμοποιήσουνβιώσιμα χάρτινα ποτήριασωστά, αλλά παρέχει επίσης μια επιστημονική βάση στους κατασκευαστές χάρτινων ποτηριών για τη βελτιστοποίηση του σχεδιασμού του προϊόντος.

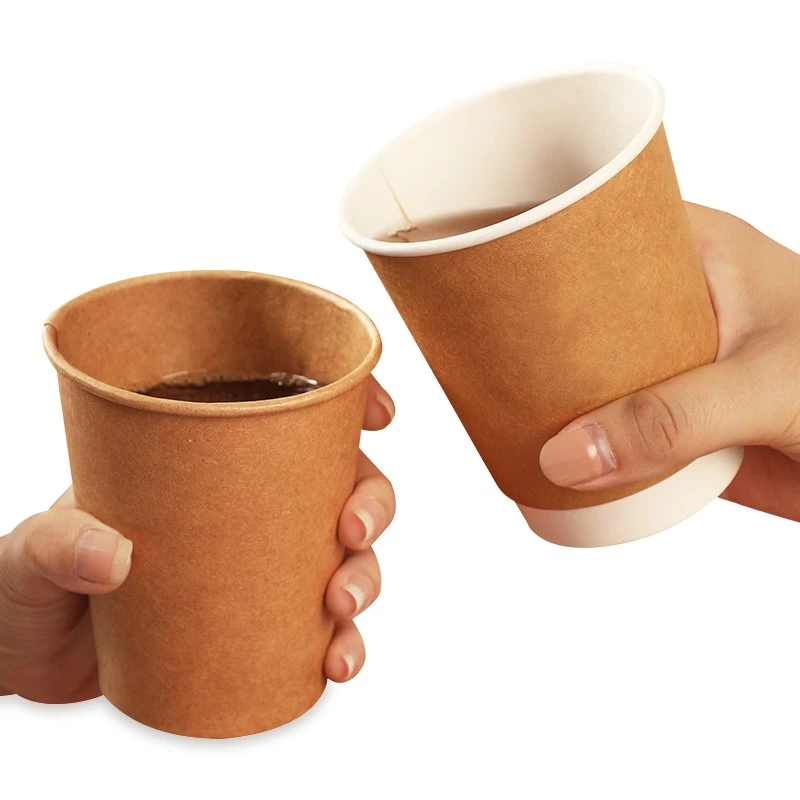

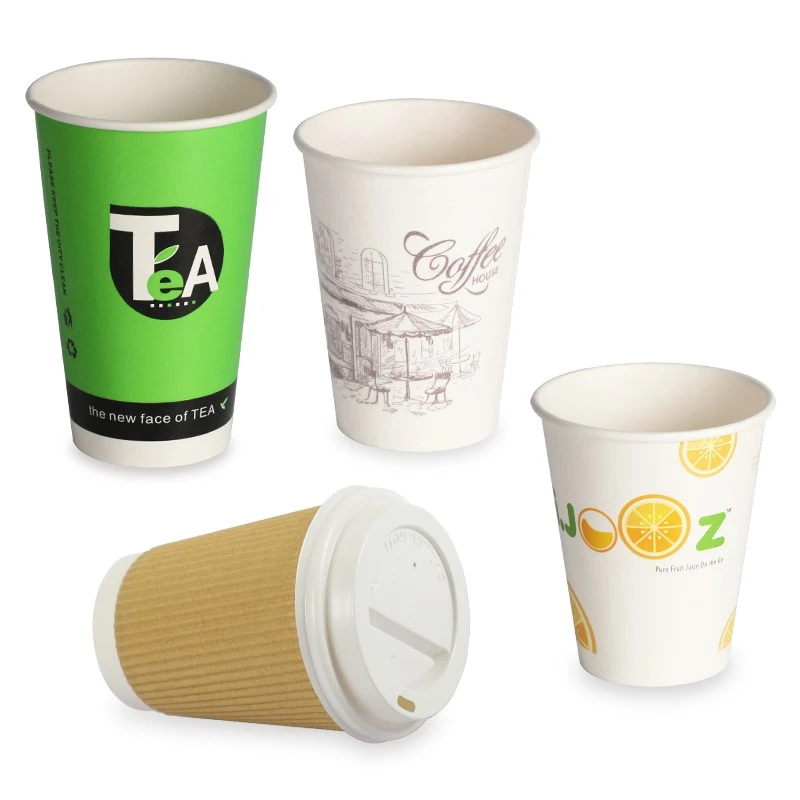

Διάφορα σχέδια βιώσιμων χάρτινων ποτηριών και τα δομικά τους χαρακτηριστικά

I. Βασική Δομή Χάρτινων Κυπέλλων Αειφόρου

Σύγχρονοςβιώσιμα χάρτινα ποτήριαχρησιμοποιήστε μια σύνθετη δομή πολλαπλών επιπέδων-για να καλύψετε τις ανάγκες διαφορετικών σεναρίων χρήσης. Μια τυπική δομή χάρτινου κυπέλλου περιλαμβάνει τρία κύρια στρώματα: το εξωτερικό στρώμα χαρτιού, το μεσαίο στρώμα βάσης χαρτιού και το εσωτερικό αδιάβροχο στρώμα. Αυτός ο δομικός σχεδιασμός, ενώ παρέχει λειτουργικότητα, δημιουργεί επίσης δυνατότητες παραμόρφωσης.

Η εξωτερική στρώση χαρτιού συνήθως χρησιμοποιεί{0}}χαρτί kraft ποιότητας τροφίμων ή λευκασμένο χαρτόνι, το οποίο έχει καλή ακαμψία και δυνατότητα εκτύπωσης. Το μεσαίο στρώμα βάσης χαρτιού είναι η κύρια δομή του χάρτινου κυπέλλου, κατασκευασμένο από επεξεργασμένες φυτικές ίνες, συνήθως 100% παρθένο πολτό ξύλου. Το εσωτερικό αδιάβροχο στρώμα είναι ζωτικής σημασίας για την αποφυγή διαρροής υγρού. Τα παραδοσιακά βιώσιμα χάρτινα κύπελλα χρησιμοποιούν επίστρωση πολυαιθυλενίου (PE), ενώ τα τελευταία χρόνια έχουν εμφανιστεί και βιοδιασπώμενα υλικά όπως το πολυγαλακτικό οξύ (PLA).

Αξίζει να σημειωθεί ότι τα βιώσιμα χάρτινα ποτήρια για διαφορετικές χρήσεις έχουν σημαντικές διαφορές στο δομικό σχεδιασμό. Τα κύπελλα ζεστών ροφημάτων χρησιμοποιούν συνήθως μια-επικάλυψη PE μονής όψης με πάχος 15-20 μικρομέτρων, ενώ τα ποτήρια κρύου ροφήματος απαιτούν επίστρωση PE διπλής στρώσης, αυξάνοντας το πάχος στα 18-22 μικρόμετρα. Αυτή η διαφορά στο σχεδιασμό επηρεάζει άμεσα τη συμπεριφορά παραμόρφωσης των βιώσιμων χάρτινων ποτηριών σε διαφορετικά περιβάλλοντα θερμοκρασίας.

Αυτό επηρεάζει επίσης τη συμπεριφορά παραμόρφωσης του χάρτινου κυπέλλου.

II. Μηχανισμοί παραμόρφωσης χάρτινου ποτηριού σε σενάρια ζεστού ροφήματος

2.1 Ανάλυση θερμικής αγωγιμότητας και θερμικής τάσης

Όταν ένα χάρτινο κύπελλο περιέχει ένα ζεστό ρόφημα, η θερμότητα μεταφέρεται γρήγορα από το υγρό υψηλής{{0} θερμοκρασίας στο τοίχωμα του κυπέλλου, μια διαδικασία που περιλαμβάνει πολύπλοκους μηχανισμούς αγωγιμότητας της θερμότητας. Το χαρτί είναι κακός θερμομονωτής. όταν χύνεται βραστό νερό σε ένα χάρτινο κύπελλο, η θερμότητα μεταφέρεται γρήγορα στην επιφάνεια του κυπέλλου, με αποτέλεσμα η θερμοκρασία του χαρτιού να αυξάνεται απότομα, καθιστώντας δύσκολη τη διατήρηση του σχήματος και της ακεραιότητάς του.

Θερμική παραμόρφωση χάρτινου ποτηριού με ζεστό ρόφημα

Αυτή η γρήγορη μεταφορά θερμότητας δημιουργεί μια σημαντική διαβάθμιση θερμοκρασίας μέσα στο χάρτινο κύπελλο. Το εσωτερικό τοίχωμα του κυπέλλου βρίσκεται σε άμεση επαφή με το ζεστό ρόφημα και η θερμοκρασία του είναι κοντά στη θερμοκρασία του υγρού (συνήθως 80-100 βαθμούς), ενώ η θερμοκρασία του εξωτερικού τοιχώματος είναι σχετικά χαμηλότερη. Αυτή η διαφορά θερμοκρασίας μεταξύ του εσωτερικού και του εξωτερικού οδηγεί σε ανομοιόμορφη θερμική διαστολή του υλικού, η οποία με τη σειρά της δημιουργεί θερμική καταπόνηση. Όταν η θερμική τάση υπερβαίνει την αντοχή διαρροής του υλικού, το χάρτινο κύπελλο θα παραμορφωθεί.

Σύμφωνα με τη θεωρία της θερμικής καταπόνησης, η δύναμη παραμόρφωσης και επαναφοράς που προκαλείται από τις αλλαγές θερμοκρασίας ονομάζεται θερμική καταπόνηση. Το μέγεθος της θερμικής τάσης εξαρτάται από τον συντελεστή θερμικής διαστολής του υλικού, το μέτρο ελαστικότητας και το μέγεθος της αλλαγής θερμοκρασίας. Για σύνθετες κατασκευές όπως τα βιώσιμα χάρτινα κύπελλα, η διαφορά στους συντελεστές θερμικής διαστολής μεταξύ διαφορετικών στρωμάτων υλικού δημιουργεί τάση μεταξύ των στρωμάτων, η οποία είναι ένας από τους σημαντικούς λόγους για την παραμόρφωση του χάρτινου κυπέλλου.

2.2 Μηχανισμός Σχηματισμού Καταθλιπτικού Σώματος Κυπέλλου

Η κατάθλιψη του σώματος του φλιτζανιού είναι ένα από τα πιο κοινά φαινόμενα παραμόρφωσης σε σενάρια ζεστού ροφήματος. Ένα κανονικό χάρτινο κύπελλο τοποθετημένο σε ζεστό νερό 90 μοιρών για 5 λεπτά μπορεί να εμφανίσει κατάθλιψη έως και 1,2 cm. Ο σχηματισμός αυτής της κατάθλιψης περιλαμβάνει τη συνδυασμένη επίδραση πολλών παραγόντων.

Πρώτον, το ζεστό ρόφημα κάνει το υλικό του τοιχώματος του φλιτζανιού να μαλακώσει. Οι υψηλές θερμοκρασίες κάνουν το χάρτινο κύπελλο επιρρεπές σε μαλάκωμα και παραμόρφωση, κυρίως λόγω του παράλογου δομικού σχεδιασμού που δεν μπορεί να αντέξει τις επιπτώσεις των περιβαλλόντων υψηλής- θερμοκρασίας. Η επίστρωση PE μαλακώνει σε υψηλές θερμοκρασίες και οι μηχανικές της ιδιότητες μειώνονται σημαντικά. Ταυτόχρονα, οι ίνες χαρτιού χάνουν επίσης κάποια αντοχή σε περιβάλλοντα υψηλής-θερμοκρασίας και υψηλής-υγρασίας.

Δεύτερον, ο σχηματισμός εσωτερικής και εξωτερικής διαφοράς πίεσης επιδεινώνει τον βαθμό κατάθλιψης. Όταν η θερμοκρασία του υγρού μέσα στο κύπελλο αυξάνεται, ο αέρας μέσα στο κύπελλο διαστέλλεται επίσης. Εάν το άνοιγμα του κυπέλλου είναι κλειστό ή μερικώς κλειστό, ο διαστελλόμενος αέρας δεν μπορεί να απελευθερωθεί εγκαίρως, δημιουργώντας θετική πίεση μέσα στο κύπελλο. Ωστόσο, καθώς η θερμοκρασία του υγρού μειώνεται σταδιακά, ο αέρας μέσα στο κύπελλο ψύχεται και συστέλλεται, δημιουργώντας αρνητική πίεση. Αυτή η αρνητική πίεση προκαλεί την εσοχή του σώματος του κυπέλλου προς τα μέσα.

Επιπλέον, η ανισοτροπία του υλικού είναι επίσης ένας σημαντικός παράγοντας που οδηγεί σε κατάθλιψη του σώματος του κυπέλλου. Κατά τη διάρκεια της διαδικασίας κατασκευής βιώσιμων χάρτινων κυπέλλων, οι ίνες χαρτιού σχηματίζουν μια ορισμένη κατευθυντικότητα. Μπορεί να υπάρχουν διαφορές στον συντελεστή θερμικής διαστολής και στο μέτρο ελαστικότητας του υλικού στην ακτινική και αξονική κατεύθυνση. Αυτή η ανισοτροπία οδηγεί σε μη-μη ομοιόμορφη παραμόρφωση όταν αλλάζει η θερμοκρασία, προκαλώντας το σώμα του κυπέλλου να εμφανίζει ένα ασύμμετρο σχήμα κατάθλιψης.

2.3 Αιτίες διόγκωσης βυθού

Αντίστοιχα με την κατάθλιψη του σώματος του κυπέλλου, η διόγκωση του πυθμένα είναι ένα άλλο κοινό φαινόμενο παραμόρφωσης σε σενάρια ζεστού ροφήματος. Ο πυθμένας ενός χάρτινου ποτηριού μιας χρήσης σχεδιάζεται συνήθως με μια αισθητή κοίλη δομή προς τα μέσα, με τον πυθμένα κοίλο κατά 5 mm. Αυτός ο σχεδιασμός είναι στην πραγματικότητα ένα προληπτικό μέτρο που λαμβάνεται για την αντιμετώπιση της θερμικής διαστολής. Όταν ένα πλαστικό κύπελλο γεμίζει με ζεστό νερό, το κύπελλο διαστέλλεται και ο πυθμένας διαστέλλεται επίσης. Μια μικρή εσοχή έχει σχεδιαστεί για να ανακουφίζει και να απορροφά τη θερμική διαστολή, αποτρέποντας τη διόγκωση του πυθμένα και επιτρέποντας στο κύπελλο να διατηρεί την ισορροπία μέσω της στήριξης του χείλους. Ωστόσο, όταν η θερμική διαστολή υπερβαίνει τις προσδοκίες σχεδιασμού, μπορεί να παρουσιαστεί διογκωμένη παραμόρφωση του πυθμένα.

Οι κύριοι μηχανισμοί για τη διόγκωση του πυθμένα περιλαμβάνουν: θερμική διαστολή που προκαλεί διαστολή του υλικού του πυθμένα προς τα έξω. υδροστατική πίεση από το υγρό που ασκεί πρόσθετη προς τα έξω δύναμη στον πυθμένα. και μηχανική αστάθεια της δομής του πυθμένα. Όταν η συνδυασμένη επίδραση αυτών των παραγόντων υπερβαίνει τη φέρουσα ικανότητα-του υλικού του πυθμένα, εμφανίζεται διογκωμένη παραμόρφωση.

2.4 Παράγοντες που επηρεάζουν την παραμόρφωση του χείλους του Κυπέλλου

Η παραμόρφωση του χείλους του φλιτζανιού σε σενάρια ζεστού ροφήματος εκδηλώνεται ως φούσκωμα προς τα έξω ή κύρτωμα του χείλους. Ως ένα από τα πιο εύθραυστα μέρη ενός χάρτινου ποτηριού, η παραμόρφωση στεφάνης όχι μόνο επηρεάζει την εμπειρία του χρήστη, αλλά μπορεί επίσης να οδηγήσει σε διαρροή υγρού.

Οι κύριοι λόγοι για την παραμόρφωση του χείλους περιλαμβάνουν: συγκέντρωση θερμικής τάσης στην περιοχή του χείλους, καθώς αυτό είναι το τμήμα του σώματος του κυπέλλου που βρίσκεται σε άμεση επαφή με το εξωτερικό περιβάλλον. μηχανική καταπόνηση από το χειρισμό ή την πίεση του καπακιού. και μειωμένη αντοχή λόγω της μαλάκυνσης του υλικού. Όταν η θερμοκρασία του χείλους αυξάνεται, η επίστρωση PE μαλακώνει, μειώνοντας σημαντικά την αντίσταση της ζάντας στην παραμόρφωση.

Για να βελτιωθεί η αντοχή του χείλους στην παραμόρφωση, τα σύγχρονα βιώσιμα χάρτινα κύπελλα συνήθως χρησιμοποιούν διπλό-σχέδιο στεφάνης με πάχος 1,5-2 mm και μια πλαστική λωρίδα πολυαιθυλενίου με διάμετρο 1-1,5 mm μπορεί να ενσωματωθεί μέσα στο ρολό για να ενισχύσει την αντίστασή του στην κάμψη. Αυτός ο σχεδιασμός διαχέει αποτελεσματικά την πίεση και βελτιώνει τη συνολική αντοχή του χείλους.

2.5 Διαφορές παραμόρφωσης σε διαφορετικές θερμοκρασίες ζεστών ροφημάτων

Ο βαθμός παραμόρφωσης του χάρτινου ποτηριού σχετίζεται στενά με τη θερμοκρασία του ζεστού ροφήματος. Σύμφωνα με τα διεθνή πρότυπα, η δοκιμή θερμικής παραμόρφωσης απαιτεί το κύπελλο να μην παραμορφώνεται εντός 30 λεπτών σε νερό 85 μοιρών. Ωστόσο, στην πραγματική χρήση, η θερμοκρασία των ζεστών ροφημάτων συχνά υπερβαίνει αυτό το πρότυπο.

Σε τρεις θερμοκρασίες δοκιμής 70 μοιρών, 90 μοιρών και 100 μοιρών, η συμπεριφορά παραμόρφωσης των βιώσιμων χάρτινων κυπέλλων παρουσιάζει σημαντικές διαφορές. Σε 70 μοίρες, τα βιώσιμα χάρτινα κύπελλα διατηρούν γενικά το σχήμα τους. στις 90 μοίρες, αρχίζει να εμφανίζεται ελαφρά παραμόρφωση. στις 100 μοίρες, η παραμόρφωση εντείνεται σημαντικά, οδηγώντας ενδεχομένως σε σοβαρή εσοχή του σώματος του κυπέλλου, διόγκωση του πυθμένα ή ακόμα και ρήξη του τοιχώματος του κυπέλλου.

Η απόδοση διαφορετικών εμπορικών σημάτων βιώσιμων χάρτινων ποτηριών ποικίλλει επίσης σε σενάρια ζεστών ροφημάτων. Για παράδειγμα, τα βιώσιμα χάρτινα κύπελλα των Starbucks, λόγω του ενισχυμένου PE και του σχεδιασμού διπλής-επίστρωσης, μπορούν να διατηρήσουν το σχήμα τους για 45 λεπτά στις 90 μοίρες . Αυτή η διαφορά προέρχεται κυρίως από διακυμάνσεις στην επιλογή υλικού, τον δομικό σχεδιασμό και τις διαδικασίες κατασκευής.

III. Μηχανισμοί Παραμόρφωσης Βιώσιμων Χάρτινων Κυπέλλων σε Σενάρια Κρύου Ροφήματος

3.1 Σχηματισμός και επιρροή της διαφοράς εσωτερικής και εξωτερικής πίεσης

Ο κύριος μηχανισμός παραμόρφωσης των βιώσιμων χάρτινων ποτηριών σε σενάρια κρύου ροφήματος είναι σημαντικά διαφορετικός από αυτόν στα σενάρια ζεστού ροφήματος. Όταν ένα χάρτινο ποτήρι περιέχει ένα κρύο ρόφημα, ο αέρας μέσα στο κύπελλο ψύχεται και συστέλλεται, οδηγώντας σε μείωση της εσωτερικής πίεσης. Αυτή η μείωση της πίεσης έχει ως αποτέλεσμα μια σχετικά υψηλότερη εξωτερική πίεση αέρα (ατμοσφαιρική πίεση), με αποτέλεσμα το χάρτινο κύπελλο να καταρρεύσει προς τα μέσα.

Συγκεκριμένα, εάν το κύπελλο είναι σφραγισμένο και τοποθετηθεί σε περιβάλλον χαμηλής- θερμοκρασίας, ο αέρας μέσα στο κύπελλο ψύχεται πιο γρήγορα από τον εξωτερικό αέρα, πράγμα που σημαίνει ότι η πίεση που ασκεί ο εξωτερικός αέρας είναι μεγαλύτερη από την πίεση του αέρα μέσα στο κύπελλο, προκαλώντας την κατάρρευση του κυπέλλου. Αυτό το φαινόμενο ακολουθεί τον νόμο του Καρόλου, ο οποίος δηλώνει ότι ο όγκος ενός αερίου είναι ευθέως ανάλογος με την απόλυτη θερμοκρασία του.

Στην πρακτική χρήση, η θερμοκρασία των κρύων ροφημάτων είναι συνήθως μεταξύ 0-10 βαθμούς. Όταν η θερμοκρασία δωματίου είναι γύρω στους 25 βαθμούς, η διαφορά θερμοκρασίας μεταξύ του εσωτερικού και του εξωτερικού του κυπέλλου μπορεί να φτάσει τους 15-25 βαθμούς. Σύμφωνα με τον νόμο του ιδανικού αερίου, αυτή η διαφορά θερμοκρασίας μπορεί να προκαλέσει συστολή του όγκου του αέρα μέσα στο κύπελλο κατά περίπου 5-8%. Εάν το άνοιγμα του κυπέλλου είναι σφραγισμένο, θα δημιουργηθεί μια αρνητική πίεση περίπου 5-8% στο εσωτερικό του κυπέλλου, που ισοδυναμεί με διαφορά πίεσης 0,5-0,8 ατμοσφαιρών.

Αν και αυτή η διαφορά πίεσης μπορεί να φαίνεται μικρή, είναι αρκετή για να προκαλέσει σημαντική παραμόρφωση σε σχετικά αδύναμα βιώσιμα χάρτινα κύπελλα. Αυτό ισχύει ιδιαίτερα όταν το χάρτινο ποτήρι δεν έχει επαρκή ακαμψία, καθιστώντας το πιο επιρρεπές στην κατάρρευση υπό αρνητική πίεση.

3.2 Μηχανισμός επιρροής της συμπύκνωσης υδρατμών

Η συμπύκνωση υδρατμών είναι ένας άλλος σημαντικός παράγοντας παραμόρφωσης σε σενάρια κρύου ροφήματος. Όταν ένα χάρτινο ποτήρι περιέχει ένα κρύο ρόφημα, η θερμοκρασία του τοιχώματος του κυπέλλου είναι χαμηλότερη από τη θερμοκρασία του σημείου δρόσου περιβάλλοντος, με αποτέλεσμα οι υδρατμοί στον αέρα να συμπυκνώνονται σε μικρές σταγόνες νερού στην επιφάνεια του τοιχώματος του κυπέλλου.

Εάν ένα κύπελλο ζεστού ροφήματος (με μόνο μια εσωτερική επίστρωση πολυαιθυλενίου) χρησιμοποιείται για κρύα ροφήματα, σχηματίζεται εύκολα συμπύκνωση στο εξωτερικό τοίχωμα του κυπέλλου, που οδηγεί σε μαλάκωμα και παραμόρφωση του σώματος του κυπέλλου. Αυτό συμβαίνει επειδή η εξωτερική πλευρά του κυπέλλου ζεστού ροφήματος δεν έχει αδιάβροχο στρώμα και το συμπυκνωμένο νερό διεισδύει απευθείας στις ίνες χαρτιού, με αποτέλεσμα το χαρτί να απορροφά νερό και να μαλακώνει. Ο αντίκτυπος της συμπύκνωσης στην αντοχή των βιώσιμων χάρτινων κυπέλλων είναι πολύπλευρος: Πρώτον, η διείσδυση υγρασίας προκαλεί διόγκωση των ινών του χαρτιού, διαταράσσοντας την αρχική δομή των ινών και μειώνοντας τις μηχανικές ιδιότητες του χαρτιού. Δεύτερον, το νερό δρα ως πλαστικοποιητής, μειώνοντας τη δύναμη συγκόλλησης μεταξύ των ινών χαρτιού και κάνοντας το χαρτί πιο μαλακό. Τέλος, η συνεχής έκθεση στην υγρασία μπορεί να οδηγήσει σε υποβάθμιση των ινών και η μακροχρόνια χρήση θα επηρεάσει σοβαρά τη δομική ακεραιότητα του χάρτινου ποτηριού.

Μελέτες δείχνουν ότι τα φλιτζάνια κρύου ποτού απαιτούν διπλή-επικάλυψη πολυαιθυλενίου. Το εξωτερικό στρώμα εμποδίζει τη συμπύκνωση να μαλακώσει το τοίχωμα του κυπέλλου. Τα κύπελλα κρύου ποτού από πολυαιθυλένιο διπλής-στρώσης έχουν καλό φινίρισμα επιφάνειας, διατηρούν το περιεχόμενο δροσερό και αποτρέπουν τη διαρροή συμπυκνωμάτων στο εξωτερικό τοίχωμα. Αυτός ο σχεδιασμός λύνει αποτελεσματικά το πρόβλημα της αποσκλήρυνσης του κυπέλλου που προκαλείται από τη συμπύκνωση.

3.3 Αλλαγές στην απόδοση του υλικού σε περιβάλλοντα χαμηλής-θερμοκρασίας

Σε περιβάλλοντα χαμηλών{0}}θερμοκρασιών, οι μηχανικές ιδιότητες των υλικών χάρτινων ποτηριών υφίστανται σημαντικές αλλαγές. Οι χαμηλές θερμοκρασίες κάνουν το υλικό εύθραυστο, μειώνοντας τη σκληρότητα και την αντοχή του στην παραμόρφωση. Όταν η θερμοκρασία είναι κάτω από -20 βαθμούς, το χάρτινο κύπελλο μπορεί να γίνει εύθραυστο, αυξάνοντας τον κίνδυνο ραγίσματος ή θραύσης.

Για τις ίνες χαρτιού, οι χαμηλές θερμοκρασίες προκαλούν συρρίκνωση των ινών, αυξάνοντας την εσωτερική καταπόνηση. Ταυτόχρονα, το νερό μπορεί να παγώσει σε χαμηλές θερμοκρασίες, προκαλώντας διόγκωση του όγκου και καταστρέφοντας τη δομή της ίνας. Αυτή η ζημιά είναι μη αναστρέψιμη και μειώνει σημαντικά την αντοχή του χάρτινου κυπέλλου.

Οι επιστρώσεις PE υφίστανται επίσης αλλαγές απόδοσης σε χαμηλές θερμοκρασίες. Αν και η θερμοκρασία μετάπτωσης γυαλιού του PE είναι πολύ χαμηλή (περίπου -100 μοίρες) και η μετάπτωση γυαλιού δεν συμβαίνει σε τυπικές θερμοκρασίες κρύου ποτού, ο συντελεστής ελαστικότητάς του αυξάνεται με τη μείωση της θερμοκρασίας. Αυτή η αύξηση της ακαμψίας καθιστά την επίστρωση πιο ευαίσθητη σε εύθραυστη θραύση, ειδικά όταν υπόκειται σε μηχανική καταπόνηση.

3.4 Ειδικοί τρόποι παραμόρφωσης σε σενάρια κρύου ποτού

Σε σενάρια κρύου ποτού, εκτός από την κοινή εσοχή του σώματος του ποτηριού, μπορεί να προκύψουν και ορισμένες ειδικές λειτουργίες παραμόρφωσης. Η παραμόρφωση του κάτω μέρους είναι ένα από αυτά. Λόγω της χαμηλής θερμοκρασίας του κρύου ποτού, δημιουργείται μεγάλη διαφορά θερμοκρασίας όταν ο πυθμένας του φλιτζανιού έρχεται σε άμεση επαφή με το τραπέζι, οδηγώντας σε ανομοιόμορφη συρρίκνωση του υλικού του πυθμένα και προκαλώντας παραμόρφωση.

Η παραμόρφωση του χείλους του κυπέλλου είναι επίσης κοινή σε σενάρια κρύου ποτού. Όταν το χείλος του κυπέλλου έρχεται σε επαφή με τη συμπύκνωση για μεγάλο χρονικό διάστημα, θα απορροφήσει νερό και θα μαλακώσει. Εάν ασκηθεί εξωτερική δύναμη αυτή τη στιγμή (όπως κράτημα με το χέρι ή πίεση στο καπάκι), το χείλος του κυπέλλου είναι επιρρεπές σε παραμόρφωση. Επιπλέον, το αέριο διοξείδιο του άνθρακα στα κρύα ποτά μπορεί επίσης να επηρεάσει το χείλος του φλιτζανιού.

Ορισμένα ειδικά σχεδιασμένα ποτήρια κρύου ποτού μπορεί επίσης να παρουσιάσουν τοπική παραμόρφωση. Για παράδειγμα, ορισμένα βιώσιμα χάρτινα ποτήρια έχουν ενισχυτικές νευρώσεις ή κυματοειδείς δομές στο σχεδιασμό τους. Αυτές οι κατασκευές μπορεί να παρουσιάσουν συγκέντρωση τάσεων λόγω συρρίκνωσης του υλικού σε χαμηλές θερμοκρασίες, οδηγώντας σε τοπική παραμόρφωση ή ρωγμές.

IV. Η επιρροή του χρόνου στην παραμόρφωση του χάρτινου κυπέλλου

4.1 Προοδευτική αποσκλήρυνση λόγω μετανάστευσης υγρασίας

Κατά τη χρήση βιώσιμων χάρτινων ποτηριών, η μετανάστευση υγρασίας είναι μια συνεχής διαδικασία που οδηγεί στη σταδιακή μαλάκυνση του υλικού. Όταν ένα χάρτινο κύπελλο περιέχει υγρό, η υγρασία μεταναστεύει μέσα στο υλικό μέσω της διάχυσης και της τριχοειδούς δράσης. Αυτή η διαδικασία μετανάστευσης σχετίζεται στενά με το χρόνο και οδηγεί σε προοδευτικές αλλαγές στην απόδοση του χάρτινου ποτηριού.

Στην περίπτωση των ζεστών ροφημάτων, οι υψηλές θερμοκρασίες επιταχύνουν τη διαδικασία μετανάστευσης υγρασίας. Μελέτες έχουν δείξει ότι αφού εμποτίσετε ένα χάρτινο φλιτζάνι σε ζεστό νερό για 10 δευτερόλεπτα και στη συνέχεια το αφαιρέσετε, πρέπει να το πιέσετε απαλά με έναν πλάστη όταν φτιάχνετε χειροτεχνήματα για να ενισχύσετε την ευελιξία του υλικού στη διαμόρφωση. Αυτό δείχνει ότι ακόμη και η σύντομη- επαφή με την υγρασία μπορεί να αλλάξει σημαντικά τις φυσικές ιδιότητες του χάρτινου ποτηριού.

Η μακροχρόνια- επαφή με την υγρασία μπορεί να οδηγήσει σε σημαντική μείωση της απόδοσης του χάρτινου ποτηριού. Για παράδειγμα, στη συσκευασία γάλακτος σόγιας, πρόσθετα ή μικρά μόρια που δεν έχουν αντιδράσει στην εσωτερική πλαστική επένδυση μπορεί να μεταναστεύσουν προς τα έξω, επηρεάζοντας δυνητικά την ασφάλεια των τροφίμων. Αν και αυτό επικεντρώνεται κυρίως στη χημική μετανάστευση, οι αλλαγές στις φυσικές ιδιότητες είναι εξίσου σημαντικές.

Στην πραγματική χρήση, ο χρόνος που ένα χάρτινο κύπελλο κρατά υγρό συνήθως κυμαίνεται από λίγα λεπτά έως αρκετές ώρες. Μέσα σε αυτό το χρονικό πλαίσιο, η μετανάστευση υγρασίας εμφανίζεται κυρίως στην επιφάνεια και κοντά-επιφανειακές περιοχές. Καθώς ο χρόνος αυξάνεται, η υγρασία εισχωρεί σταδιακά στο εσωτερικό του υλικού, οδηγώντας σε συνολική μαλάκυνση.

4.2 Χαρακτηριστικά παραμόρφωσης σε διαφορετικά χρονικά διαστήματα

Τα βιώσιμα χάρτινα ποτήρια παρουσιάζουν διαφορετικά χαρακτηριστικά παραμόρφωσης σε διαφορετικούς χρόνους χρήσης. Σύμφωνα με τα πρότυπα δοκιμών,Τα βιώσιμα χάρτινα κύπελλα πρέπει να περάσουν αρκετές φορές-σχετικές δοκιμές απόδοσης.

Σύντομη-τΟι δοκιμές erm (1 λεπτό) επικεντρώνονται κυρίως στην άμεση παραμόρφωση. Για παράδειγμα, η δοκιμή σφράγισης του πυθμένα απαιτεί το κύπελλο να γεμίσει με νερό και να παραμείνει σε ηρεμία για 1 λεπτό χωρίς διαρροή ή παραμόρφωση. Η παραμόρφωση κατά τη διάρκεια αυτής της περιόδου προκαλείται κυρίως από αλλαγές θερμοκρασίας και στιγμιαία καταπόνηση και είναι συνήθως αναστρέψιμη.

Οι μεσοπρόθεσμες-δοκιμές (30 λεπτά - 2 ώρες) επικεντρώνονται στα σωρευτικά αποτελέσματα. Η δοκιμή αντοχής στη θερμοκρασία απαιτεί να γεμίσετε το φλιτζάνι με ζεστό νερό 90 βαθμών και να το αφήσετε να σταθεί για 1 λεπτό χωρίς να μαλακώσει, να διαρρεύσει ή να μυρίσει. Ωστόσο, σε πρακτική χρήση, το χρονικό πλαίσιο 30 λεπτών έως 2 ωρών αντικατοπτρίζει καλύτερα την πραγματική απόδοση των βιώσιμων χάρτινων ποτηριών. Κατά τη διάρκεια αυτής της περιόδου, η μετανάστευση υγρασίας και η χαλάρωση του στρες αρχίζουν να επιδρούν και η παραμόρφωση μπορεί να γίνει μη αναστρέψιμη.

Η μακροπρόθεσμη-δοκιμή (24 ώρες) επικεντρώνεται στην ανθεκτικότητα. Σύμφωνα με τα διεθνή πρότυπα, τα κύπελλα γεμάτα με νερό 4 βαθμών πρέπει να παραμένουν στεγανά-για 24 ώρες. Αυτή η δοκιμή προσομοιώνει τη μακροπρόθεσμη-χρήση βιώσιμων χάρτινων ποτηριών σε περιβάλλον ψυγείου. Μελέτες δείχνουν ότι τα φλιτζάνια που περιέχουν νερό σε θερμοκρασίες 180 βαθμούς Φ (82 βαθμούς) ή υψηλότερες συνήθως αρχίζουν να εμφανίζουν σημάδια υποβάθμισης μετά από 12-24 ώρες, ενώ τα φλιτζάνια που περιέχουν νερό σε θερμοκρασία δωματίου μπορεί να διαρκέσουν περισσότερο.

4.3 Πιθανές επιπτώσεις της μικροβιακής δραστηριότητας

Αν και δεν είναι πρωταρχικός παράγοντας παραμόρφωσης, η μικροβιακή δραστηριότητα μπορεί επίσης να επηρεάσει τη δομική ακεραιότητα των βιώσιμων χάρτινων ποτηριών υπό ορισμένες συνθήκες. Όταν τα βιώσιμα χάρτινα ποτήρια περιέχουν ζαχαρούχα ποτά ή άλλα υγρά-πλούσια σε θρεπτικά συστατικά, μπορεί να παρέχουν ένα περιβάλλον ανάπτυξης για μικροοργανισμούς.

Η μεταβολική δραστηριότητα των μικροοργανισμών παράγει οργανικά οξέα, ένζυμα και άλλες ουσίες που μπορούν να αποικοδομήσουν τις ίνες του χαρτιού ή να καταστρέψουν το αδιάβροχο στρώμα. Ενώ ο αντίκτυπος της μικροβιακής δραστηριότητας είναι περιορισμένος κατά τη διάρκεια της κανονικής διάρκειας ζωής ενός χάρτινου ποτηριού (συνήθως όχι περισσότερο από 24 ώρες), αυτός ο αντίκτυπος μπορεί να γίνει σημαντικός με μακροχρόνια αποθήκευση ή ακατάλληλη χρήση.

Επιπλέον, η ανάπτυξη μούχλας παράγει σπόρια και μυκήλιο, τα οποία μπορούν να βλάψουν την ινώδη δομή του χαρτιού, οδηγώντας σε μείωση της αντοχής. Αυτός ο κίνδυνος είναι πολύ αυξημένος, ειδικά σε περιβάλλοντα υψηλής-υγρασίας. Επομένως, τα βιώσιμα χάρτινα κύπελλα θα πρέπει να φυλάσσονται σε ξηρό και αεριζόμενο περιβάλλον και να χρησιμοποιούνται εντός της διάρκειας ζωής τους.

V. Επίδραση Στατικής Σχεδιασμού στην Παραμόρφωση

5.1 Μηχανική βελτιστοποίηση κωνικού σώματος Cup

Το κωνικό σώμα του κυπέλλου είναι μια βασική παράμετρος στο σχεδιασμό του χάρτινου ποτηριού και έχει σημαντικό αντίκτυπο στον έλεγχο της παραμόρφωσης. Το τυπικό κωνικό χάρτινο κύπελλο είναι περίπου 5 μοίρες -7 μοίρες, το οποίο μπορεί να αυξηθεί σε 8 μοίρες -10 μοίρες. Για παράδειγμα, τα ποτήρια ζεστών ροφημάτων Starbucks χρησιμοποιούν κωνικό σχέδιο 9 μοιρών.

Η μηχανική αρχή του κωνικού σχεδιασμού έγκειται στο φαινόμενο διασποράς πίεσης. Η φαρδύτερη επάνω και η στενότερη κωνική δομή στο κάτω μέρος μπορούν να διασκορπίσουν την κατακόρυφη πίεση (όπως στοίβαξη, βάρος υγρού) στα πλαϊνά του σώματος του κυπέλλου, μειώνοντας την τοπική πίεση. Αυτός ο σχεδιασμός όχι μόνο μειώνει τη συγκεντρωμένη πίεση στο κάτω μέρος του φλιτζανιού, αλλά διευκολύνει επίσης την πιο σφιχτή στοίβαξη, μειώνοντας το κούνημα κατά τη μεταφορά. Ορισμένα βελτιστοποιημένα σχέδια χρησιμοποιούν ακόμη και μεγαλύτερη γωνία κωνικότητας. Για παράδειγμα, ορισμένα προϊόντα χρησιμοποιούν μια χρυσή γωνία κλίσης 15 μοιρών, σχηματίζοντας ένα τριγωνικό σύστημα στήριξης. Αυτός ο σχεδιασμός ενισχύει περαιτέρω τη δομική σταθερότητα και μπορεί να αντέξει μεγαλύτερη εξωτερική πίεση.

Η επίδραση της κωνικής γωνίας στην παραμόρφωση αντανακλάται κυρίως στα: μείωση της εσοχής του σώματος του κυπέλλου, καθώς η κατανεμημένη πίεση μειώνει τη συγκέντρωση τοπικής τάσης. ενίσχυση της σταθερότητας του πυθμένα, καθώς η αυξημένη περιοχή στήριξης βελτιώνει τη φέρουσα ικανότητα- και βελτιώνοντας την απόδοση στοίβαξης, καθώς ο κωνικός σχεδιασμός επιτρέπει στα κύπελλα να στοιβάζονται με ασφάλεια.

5.2 Καινοτόμος σχεδιασμός της κάτω δομής

Ο πυθμένας του κυπέλλου είναι το κύριο μέρος του χάρτινου κυπέλλου που αντέχει την πίεση και ο σχεδιασμός του επηρεάζει άμεσα τη συνολική σταθερότητα και την αντίσταση στην παραμόρφωση.

Ο σχεδιασμός του δακτυλίου στήριξης του πυθμένα του κυπέλλου είναι μια καινοτόμος λύση. Μια προεξοχή σε σχήμα δακτυλίου{1}}πιέζεται στην εσωτερική πλευρά του πυθμένα του κυπέλλου, με ύψος 0,5-1 mm, σχηματίζοντας μια "αναρτημένη" δομή στήριξης για να αποτρέψει την άμεση επαφή του πυθμένα του κυπέλλου με το τραπέζι και την παραμόρφωση υπό πίεση. Χαρακτηριστικό παράδειγμα αυτού του σχεδίου είναι το κύπελλο κρύου ποτού McDonald's.

Ένα άλλο σχέδιο είναι να παχύνετε τον πάτο του κυπέλλου ή να προσθέσετε δακτυλιοειδείς ενισχυτικές νευρώσεις. Αυτός ο σχεδιασμός αυξάνει την περιοχή επαφής μεταξύ του πυθμένα του κυπέλλου και της επιφάνειας στήριξης, κατανέμει το βάρος του χάρτινου κυπέλλου, χαμηλώνει το κέντρο βάρους και βελτιώνει τη σταθερότητα. Η πάχυνση του πυθμένα του φλιτζανιού συνήθως περιλαμβάνει τοπική αύξηση του αριθμού των στρώσεων χαρτιού ή χρήση χαρτιού υψηλότερου μεγέθους.
Σε ορισμένα ειδικά σχέδια, χρησιμοποιείται επίσης μια δομή που ανοίγει προς τα έξω. Η βάση του στοιβαζόμενου σώματος του χάρτινου δοχείου σχηματίζει μια φουσκωτή δομή προς τα έξω-με αυξημένη διάμετρο. Αυτή η δομή μπορεί να αποτρέψει την παραμόρφωση κατά τη στοίβαξη και να αποτρέψει την ολίσθηση του δοχείου από τη δομή στήριξης κατά τη στοίβαξη.

Οι καινοτομίες στη δομή του πυθμένα περιλαμβάνουν επίσης:-αντιολισθητικό σχέδιο, αύξηση της τριβής μέσω των μοτίβων ή των προεξοχών του πυθμένα. σχεδιασμός απορρόφησης κραδασμών, με χρήση ελαστικών υλικών ή κυματοειδών δομών για την απορρόφηση της δύναμης κρούσης. και σχεδιασμός αποστράγγισης, τοποθετώντας αυλακώσεις αποστράγγισης στο κάτω μέρος για να αποτρέψετε τη συσσώρευση συμπύκνωσης.

5.3 Μέτρα Ενίσχυσης για Σχεδιασμό στομίου Κυπέλλου

Το στόμιο του κυπέλλου είναι ένα από τα μέρη του χάρτινου κυπέλλου που είναι πιο επιρρεπή σε παραμόρφωση και ο σχεδιασμός του είναι ζωτικής σημασίας για τη συνολική απόδοση.

Ο σχεδιασμός με ρολό-είναι η πιο κοινή μέθοδος ενίσχυσης του στομίου του κυπέλλου. Χρησιμοποιώντας μια διπλή τυλιγμένη άκρη (πάχος 1,5-2 mm) αντί για μια μονή έλαση, μια πλαστική λωρίδα PE (διάμετρος 1-1,5 mm) μπορεί να ενσωματωθεί στην έλαση για να ενισχύσει την αντίσταση κάμψης του στομίου του κυπέλλου. Αυτός ο σχεδιασμός χρησιμοποιείται συχνά σε βιώσιμα χάρτινα κύπελλα σε πακέτο και μπορεί να αποτρέψει αποτελεσματικά την παραμόρφωση του στομίου του κυπέλλου κατά τη μεταφορά.

Μια άλλη καινοτομία είναι το προς τα έξω-αναδιπλούμενο φαρδύ- στόμιο κυπέλλου. Αυτός ο σχεδιασμός όχι μόνο ενισχύει την αντοχή του χείλους του κυπέλλου, αλλά παρέχει επίσης πιο σταθερή υποστήριξη για τη στοίβαξη. Όταν στοιβάζεται, το φαρδύτερο χείλος του κάτω χάρτινου ποτηριού παρέχει ευρύτερη και πιο σταθερή στήριξη για το επάνω χάρτινο κύπελλο, μειώνοντας τον κίνδυνο ανατροπής.

Άλλα ζητήματα για το σχεδιασμό του χείλους περιλαμβάνουν: την απόδοση σφράγισης, καθώς ορισμένα βιώσιμα χάρτινα κύπελλα πρέπει να χρησιμοποιούνται με καπάκια και το σχήμα του χείλους επηρεάζει άμεσα το αποτέλεσμα σφράγισης. άνεση στο ποτό, καθώς το σχήμα και η υφή του χείλους επηρεάζουν την εμπειρία του χρήστη. και δυνατότητα εκτύπωσης, καθώς η περιοχή του χείλους χρησιμοποιείται συνήθως για λογότυπα μάρκας και απαιτεί επίπεδη επιφάνεια.

5.4 Ολοκληρωμένη δομική μελέτη για την πρόληψη παραμορφώσεων

Τα σύγχρονα σχέδια χάρτινων ποτηριών για την πρόληψη παραμορφώσεων συχνά χρησιμοποιούν έναν συνδυασμό διαφόρων τεχνολογιών.

Ο σχεδιασμός της κυματοειδούς δομής είναι μια αποτελεσματική μέθοδος. Οι αυλακώσεις σε σχήμα δακτυλίου{1}}πιέζονται στο μεσαίο τμήμα του σώματος του κυπέλλου, με ύψος 2-3 mm και απόσταση 10-15 mm, αυξάνοντας την ακτινική ακαμψία για να αντιστέκονται στην εξωτερική συμπίεση. Τα φλιτζάνια ζεστών ροφημάτων του παντοπωλείου συνήθως διαθέτουν 3-4 αυλακώσεις.

Ο σχεδιασμός αξονικών πλευρών παρέχει μια άλλη λύση. 4-6 οι νευρώσεις πιέζονται κατά μήκος του σώματος του κυπέλλου, με βάθος 1-1,5 mm, σχηματίζοντας μια μηχανική δομή που μοιάζει με πρίσμα που ενισχύει την κατακόρυφη θλιπτική αντοχή. Οι νευρώσεις κατανέμουν την πίεση από την κορυφή, εμποδίζοντας αποτελεσματικά το σώμα του κυπέλλου να καταρρεύσει.

Ορισμένα προϊόντα υψηλής-τελικής τεχνολογίας χρησιμοποιούν σύνθετες δομές πολλαπλών-επιπέδων. Για παράδειγμα, τα χάρτινα μπολ που είναι ανθεκτικά σε{3}}υψηλή αντοχή στην παραμόρφωση- περιλαμβάνουν έναν εξωτερικό χάρτινο κύλινδρο και έναν κωνικό εσωτερικό κύλινδρο χαρτιού, που σχηματίζουν μια εσωτερική κοιλότητα μεταξύ τους. Έξι τριγωνικά κομμάτια από χαρτόνι στήριξης τοποθετούνται στην εσωτερική κοιλότητα, ομοιόμορφα κατανεμημένα κατά μήκος της περιφέρειας. Αυτός ο πολύπλοκος δομικός σχεδιασμός παρέχει εξαιρετική απόδοση συμπίεσης.

Ο ολοκληρωμένος σχεδιασμός περιλαμβάνει επίσης: βελτιστοποίηση συνδυασμού υλικών, χρησιμοποιώντας υλικά με διαφορετικές ιδιότητες σε διαφορετικά μέρη. καινοτομία στη διαδικασία, όπως η επεξεργασία θερμικής ρύθμισης για τη βελτίωση της συνολικής ακαμψίας. και λειτουργική ενοποίηση, ενσωματώνοντας λειτουργίες όπως θερμομόνωση, αντιολισθητική-και διακόσμηση στο δομικό σχέδιο.

VI. Περίληψη

Μέσα από μια ολοκληρωμένη ανάλυση των μηχανισμών παραμόρφωσης των βιώσιμων χάρτινων ποτηριών σε διαφορετικά σενάρια χρήσης, μπορούμε να συντάξουμε την ακόλουθη κύρια περίληψη:

• Η παραμόρφωση στα σενάρια ζεστών ροφημάτων προκαλείται κυρίως από θερμική καταπόνηση, μαλάκωμα υλικού και διαφορές εσωτερικής και εξωτερικής πίεσης. Η κατάρρευση του σώματος του κυπέλλου, η διόγκωση του πυθμένα και η παραμόρφωση του χείλους είναι τα πιο συνηθισμένα φαινόμενα.
• Ο μηχανισμός παραμόρφωσης στα σενάρια κρύου ροφήματος είναι σαφώς διαφορετικός, που προκαλείται κυρίως από διαφορές πίεσης και συμπύκνωση υδρατμών, που οδηγεί σε εσοχή του κυπέλλου.
• Ο παράγοντας χρόνος, συμπεριλαμβανομένης της μετανάστευσης υγρασίας και της χαλάρωσης του στρες, οδηγεί σε σταδιακή μείωση της απόδοσης των χάρτινων ποτηριών για παρατεταμένες περιόδους χρήσης.
• Ο δομικός σχεδιασμός παίζει καθοριστικό ρόλο στον έλεγχο της παραμόρφωσης - λογική κωνικότητα, ενισχυμένες δομές πυθμένα και βελτιστοποιημένα σχέδια στεφάνης βελτιώνουν σημαντικά την αντίσταση στην παραμόρφωση.

Τα συνηθισμένα βιώσιμα χάρτινα κύπελλα μπορούν να καταρρεύσουν κατά 1,2 εκατοστά σε ζεστό νερό 90 μοιρών μετά από 5 λεπτά, ενώ τα υψηλής ποιότητας σχεδιασμένα βιώσιμα χάρτινα ποτήρια μπορούν να περιορίσουν την παραμόρφωση εντός 0,3 χιλιοστών, καταδεικνύοντας τη σημαντική επίδραση της προσεκτικής μηχανικής και επιλογής υλικού.
